HG/T4341-2012金屬表面用熱反射隔熱涂料標(biāo)準(zhǔn)是小編摘自HG/T4341-2012《金屬表面用熱反射隔熱涂料》紙質(zhì)版，大家可以放心參考。更多防腐涂料執(zhí)行的國(guó)家標(biāo)準(zhǔn)和行業(yè)標(biāo)準(zhǔn)，可以查閱本網(wǎng)站。
ICS 87.040 G51 備案號(hào)：37876-2013 HG
中華人民共和國(guó)化工行業(yè)標(biāo)準(zhǔn)
HG/T4341-2012
金屬表面用熱反射隔熱涂料Heat reflection coatings for metal surfaces
2012-11-07發(fā)布 2013-03-01實(shí)施
中華人民共和國(guó)工業(yè)和信息化部發(fā)布
1、范圍
本標(biāo)準(zhǔn)規(guī)定了金屬表面用熱反射隔熱涂料的術(shù)語(yǔ)和定義、要求、試驗(yàn)方法、檢驗(yàn)規(guī)則、標(biāo)志、包裝和貯存等內(nèi)容。
本標(biāo)準(zhǔn)適用于金屬表面用熱反射隔熱涂料，主要用于儲(chǔ)罐、設(shè)備、建筑、船舶、車輛等金屬外表面的太陽(yáng)熱反射隔熱降溫。
2、規(guī)范性引用文件
下列文件對(duì)于本文件的應(yīng)用是必不可少的。凡是注日期的引用文件，僅所注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 1725-2007 色漆、清漆和塑料 不揮發(fā)物含量的測(cè)定
GB/T 1728-1979 漆膜、膩?zhàn)幽じ稍飼r(shí)間測(cè)定法
GB/T1732-1993 漆膜耐沖擊測(cè)定法
GB/T 1733-1993 漆膜耐水性測(cè)定法
GB/T 1766-2008 色漆和清漆 涂層老化的評(píng)級(jí)方法
GB/T 1771-2007 色漆和清漆 耐中性鹽霧性能的測(cè)定
GB/T 1865-2009 色漆和清漆 人工氣候老化和人工輻射曝露 濾過(guò)的氙弧輻射
GB/T 3186 色漆、清漆和色漆與清漆用原材料 取樣
GB/T 5210-2006 色漆和清漆 拉開(kāi)法附著力試驗(yàn)
GB/T 6742-2007 漆膜彎曲試驗(yàn)（圓柱軸）
GB/T 6750-2007 色漆和清漆 密度的測(cè)定 比重瓶法
GB/T 8170 數(shù)值修約規(guī)則及極限數(shù)值的表示和判定
GB/T 8923 涂裝前鋼材表面銹蝕等級(jí)和除銹等級(jí)
GB/T 9271 色漆和清漆 標(biāo)準(zhǔn)試板
GB/T 9274-1988 色漆和清漆 耐液體介質(zhì)的測(cè)定
GB/T 9278 涂料試樣的狀態(tài)調(diào)節(jié)和試驗(yàn)的溫濕度
GB/T 9750 涂料產(chǎn)品包裝標(biāo)志
GB/T 13288.1 涂覆涂料前鋼材表面處理 噴射清理后的鋼材表面粗糙度特性 第1部分：用于評(píng)定噴射清理后鋼材表面粗糙度的ISO表面粗糙度比較樣塊的技術(shù)要求和定義
GB/T 13491 涂料產(chǎn)品包裝通則
ASTM C1371 便攜式反射率測(cè)定儀 常溫下材料半球發(fā)射率的測(cè)定
ASTM C1549 便攜式反射率測(cè)定儀 常溫下材料太陽(yáng)光反射比的測(cè)定
3、術(shù)語(yǔ)和定義
下列術(shù)語(yǔ)和定義適用于本標(biāo)準(zhǔn)。
3.1、
熱反射隔熱涂料 heat reflecting insulation coatings
熱反射隔熱涂料是指具有較高太陽(yáng)光反射比和半球發(fā)射率，可以達(dá)到明顯隔熱效果的涂料。
3.2、
太陽(yáng)光反射比 solar reflectance
反射的與入射的太陽(yáng)輻射能通量之比值。
3.3、
半球發(fā)射率 hemispherical emittance
熱輻射體在半球方向上的輻射出射度與處于相同溫度的全輻射提（黑體）的輻射出射度之比值。
3.4、
近紅外光反射比 near-infrared feflectance
近紅外波段反射的與入射的太陽(yáng)輻射能通量之比值。
4、要求
4.1、產(chǎn)品熱反射性能要求見(jiàn)表1。
4.2、產(chǎn)品其他性能要求按照相關(guān)國(guó)家標(biāo)準(zhǔn)、行業(yè)標(biāo)準(zhǔn)執(zhí)行，或按照表2執(zhí)行，也可由產(chǎn)品相關(guān)方商定。
表1 產(chǎn)品熱反射性能要求
|
序號(hào)
|
項(xiàng)目
|
指標(biāo)
|
|
1
|
太陽(yáng)光反射比
|
白色
|
≥0.80
|
|
其他色
|
≥0.60
|
|
2
|
半球發(fā)射率
|
≥0.85
|
|
3
|
近紅外光反射比
|
合格品
|
≥0.60
|
|
一等品
|
≥0.70
|
|
優(yōu)等品
|
≥0.80
|
表2 產(chǎn)品其他性能要求
|
序號(hào)
|
項(xiàng)目
|
指標(biāo)
|
|
1
|
涂膜外觀
|
涂膜正常
|
|
2
|
密度/（g/cm3）
|
商定值±0.05
|
|
3
|
不揮發(fā)物含量/% ≥
|
50
|
|
4
|
干燥時(shí)間/h
表干 ≤
實(shí)干 ≤
|
4
24
|
|
5
|
彎曲試驗(yàn)/mm ≤
|
2
|
|
6
|
耐沖擊性/cm
|
50
|
|
7
|
附著力（拉開(kāi)法）/MPa ≥
|
3
|
|
8
|
耐水性（48h）
|
涂膜無(wú)異常
|
|
9
|
耐酸性（168h）
|
涂膜無(wú)異常
|
|
10
|
耐堿性（168h）
|
涂膜無(wú)異常
|
|
11
|
耐鹽霧性（720h）
|
劃線處單向擴(kuò)蝕≤2.0mm，未劃線處涂膜無(wú)起泡、生銹、開(kāi)裂、剝落等現(xiàn)象
|
|
12
|
耐人工加速老化性（800h）
|
涂膜不起泡、不剝落、不開(kāi)裂、不生銹、不粉化，變色不大于2級(jí)，保光率不小于80%
|
5、試驗(yàn)方法
5.1、取樣
產(chǎn)品按GB/T3186的規(guī)定取樣，也可按商定方法取樣。取樣量根據(jù)檢驗(yàn)需要確定。
5.2、試驗(yàn)環(huán)境
除另有規(guī)定外，試板的狀態(tài)調(diào)節(jié)和試驗(yàn)的溫濕度應(yīng)符合GB/T9278的規(guī)定。
5.3、試樣制備
5.3.1、基材及表面處理
除另有規(guī)定或商定外，試板基材和表面處理按照GB/T9271的規(guī)定進(jìn)行。太陽(yáng)光反射比、半球發(fā)射率及近紅外光反射比選用鋁合金板；漆膜外觀、干燥時(shí)間、彎曲試驗(yàn)、耐沖擊性選用馬口鐵板；其余項(xiàng)目選用鋼板。附著力、耐鹽霧性項(xiàng)目用底材需經(jīng)噴砂或拋丸處理，其除銹等級(jí)達(dá)到GB/T8923中規(guī)定的Sa2½級(jí)，表面粗糙度達(dá)到GB/T13288.1中規(guī)定的中級(jí)。
5.3.2、樣板制備
按產(chǎn)品規(guī)定進(jìn)行配漆和施涂。除另有規(guī)定外，樣板制備按表3的規(guī)定進(jìn)行。
表3 樣板的制備
|
檢驗(yàn)項(xiàng)目
|
底材材質(zhì)
|
底材尺寸/mm
|
涂裝要求
|
|
太陽(yáng)光反射比、半球發(fā)射率、近紅外反射比
|
鋁合金板
|
150×70×（1—2）
|
按產(chǎn)品配套體系施工，養(yǎng)護(hù)期為7d；也可雙方商定
|
|
涂膜外觀
|
馬口鐵板
|
200×100×（0.2—0.3）
|
施涂一道，漆膜厚度（30±5）μm，養(yǎng)護(hù)期為24h
|
|
干燥時(shí)間、彎曲試驗(yàn)、耐沖擊性
|
馬口鐵板
|
50×120×（0.2—0.3）
|
施涂一道，漆膜厚度（23±2）μm，彎曲試驗(yàn)、耐沖擊性項(xiàng)目養(yǎng)護(hù)期為48h
|
|
耐水性、耐酸性、耐堿性
|
鋼板
|
150×70×（0.45—0.55）
|
施涂一道底漆、兩道面漆，漆膜總厚度（90±10）μm，養(yǎng)護(hù)期為7d；也可雙方商定
|
|
附著力（拉開(kāi)法）
|
鋼板
|
150×70×（3—5）
|
按產(chǎn)品配套體系施工，漆膜總厚度（260±20）μm，養(yǎng)護(hù)期為7d；也可雙方商定
|
|
耐鹽霧性
|
鋼板
|
150×70×（3—5）
|
按產(chǎn)品配套體系施工，漆膜總厚度（260±20）μm，養(yǎng)護(hù)期為7d；也可雙方商定
|
|
耐人工加速老化性
|
鋼板
|
150×70×（0.8—1.5）
|
按產(chǎn)品配套體系施工，漆膜總厚度（260±20）μm，養(yǎng)護(hù)期為7d；也可雙方商定
|
5.4、太陽(yáng)光反射比
按ASTM C 1549的規(guī)定進(jìn)行。
5.5、半球發(fā)射率
按ASTM C1371的規(guī)定進(jìn)行。
5.6、近紅外光反射比
按ASTM C1549的規(guī)定進(jìn)行。
5.7、涂膜外觀
樣板在散射日光下目視觀察，如果涂膜均勻，無(wú)流掛、發(fā)花、針孔、開(kāi)裂和剝落等涂膜病態(tài)，則評(píng)為“涂膜正常”。
5.8、密度
按GB/T6750-2007的規(guī)定進(jìn)行，將產(chǎn)品各組分（稀釋劑除外）按生產(chǎn)商規(guī)定的比例混合后進(jìn)行試驗(yàn)。
5.9、不揮發(fā)物含量
按GB/T1725-2007的規(guī)定進(jìn)行。將產(chǎn)品各組分（稀釋劑除外）按生產(chǎn)商規(guī)定的比例混合后進(jìn)行試驗(yàn)。烘烤溫度（105±2）℃，烘烤時(shí)間為2h，試樣量約2g。
5.10、干燥時(shí)間
按GB/T1728-1979的規(guī)定進(jìn)行。表干按乙法進(jìn)行，實(shí)干按甲法進(jìn)行。
5.11、彎曲試驗(yàn)
按GB/T6742-2007的規(guī)定進(jìn)行。
5.12、耐沖擊性
按GB/T1732-1993的規(guī)定進(jìn)行。
5.13、附著力（拉開(kāi)法）
按GB/T5210-2006的規(guī)定進(jìn)行。采用直徑為20mm的試柱，上下兩個(gè)試柱與樣板同軸心對(duì)接進(jìn)行試驗(yàn)。
5.14、耐水性
按GB/T1733-1993中甲法的規(guī)定進(jìn)行。在散射陽(yáng)光下目視觀察，如三塊試板中有兩塊未出現(xiàn)起泡、開(kāi)裂、剝落、掉粉、明顯變色、明顯失光等涂膜病態(tài)現(xiàn)象，則評(píng)為“無(wú)異常”。如出現(xiàn)以上涂膜病態(tài)現(xiàn)象按GB/T1766進(jìn)行描述。
5.15、耐酸性
按GB/T9274-1988中浸泡法進(jìn)行。浸入質(zhì)量分?jǐn)?shù)為5%H2SO4溶液中168h。在散射陽(yáng)光下目視觀察，如三塊試板中有兩塊未出現(xiàn)起泡、開(kāi)裂、剝落、掉粉、明顯變色、明顯失光等涂膜病態(tài)現(xiàn)象，則評(píng)為“無(wú)異常”。如出現(xiàn)以上涂膜病態(tài)現(xiàn)象按GB/T1766進(jìn)行描述。
5.16、耐堿性
按GB/T9274-1988中浸泡法進(jìn)行。浸入質(zhì)量分?jǐn)?shù)為5%NaOH溶液中168h。在散射陽(yáng)光下目視觀察，如三塊試板中有兩塊未出現(xiàn)起泡、開(kāi)裂、剝落、掉粉、明顯變色、明顯失光等涂膜病態(tài)現(xiàn)象，則評(píng)為“無(wú)異�！�。如出現(xiàn)以上涂膜病態(tài)現(xiàn)象按GB/T1766進(jìn)行描述。
5.17、耐鹽霧性
按GB/T1771-2007的規(guī)定，在試板中部劃一條平行于試板長(zhǎng)邊的劃線進(jìn)行試驗(yàn)。
5.18、耐人工氣候老化性
按GB/T1865-2009中方法1中循環(huán)A的規(guī)定進(jìn)行。結(jié)果評(píng)定按GB/T1766-2008的規(guī)定進(jìn)行。
5.19、隔熱溫差試驗(yàn)
根據(jù)需要可進(jìn)行隔熱溫差項(xiàng)目的測(cè)試，試驗(yàn)方法參考附錄A。
6、檢驗(yàn)規(guī)則
6.1、檢驗(yàn)分類
6.1.1、產(chǎn)品檢驗(yàn)分為出廠檢驗(yàn)和型式檢驗(yàn)。
6.1.2、出廠檢驗(yàn)項(xiàng)目包括涂膜外觀、不揮發(fā)物含量、密度和干燥時(shí)間。
6.1.3、型式檢驗(yàn)項(xiàng)目包括本標(biāo)準(zhǔn)所列全部技術(shù)要求。正常情況下，彎曲試驗(yàn)、耐沖擊性、附著力、耐水性、耐酸性、耐堿性、太陽(yáng)光反射比、半球發(fā)射率及近紅外光反射比每年檢驗(yàn)一次；耐鹽霧性、耐人工氣候老化性每?jī)赡隀z驗(yàn)一次。
6.2、檢驗(yàn)結(jié)果的評(píng)定
6.2.1、檢驗(yàn)結(jié)果的判定按GB/T8170中修約值比較法進(jìn)行。
6.2.2、應(yīng)檢項(xiàng)目的檢驗(yàn)結(jié)果均達(dá)到本標(biāo)準(zhǔn)要求時(shí)，該試驗(yàn)樣品為符合本標(biāo)準(zhǔn)要求。
7、標(biāo)志、包裝和貯存
7.1、標(biāo)志
按GB/T9750的規(guī)定進(jìn)行。
7.2、包裝
溶劑型涂料按GB/T13491中一級(jí)包裝要求的規(guī)定進(jìn)行；水性涂料按GB/T13491中二級(jí)包裝要求的規(guī)定進(jìn)行。
7.3、貯存
產(chǎn)品貯存時(shí)應(yīng)保證通風(fēng)、干燥，防止日光直接照射并應(yīng)隔離火源、遠(yuǎn)離熱源。產(chǎn)品應(yīng)根據(jù)類型定出貯存期，并在包裝標(biāo)志上明示。
附錄A
（資料性附錄）
隔熱溫差試驗(yàn)方法
A.1、原理
用紅外燈對(duì)試板和空白試板進(jìn)行均勻照射，達(dá)到規(guī)定時(shí)間后，用紅外測(cè)溫儀分別測(cè)量出試板和空白試板背面的平均溫度，計(jì)算出樣品的隔熱溫差。
A.2、材料及儀器設(shè)備
A.2.1、鋼板：200mm×300mm×2mm，材質(zhì)及噴砂處理符合5.3.1的要求。
A.2.2、紅外測(cè)溫儀：紅外波長(zhǎng)8μm—14μm，測(cè)量范圍：-30℃—270℃，距離系數(shù)8:1。
A.2.3、旋轉(zhuǎn)托盤(pán)：直徑約400mm，在距托盤(pán)圓心100mm的位置對(duì)稱開(kāi)出2個(gè)直徑20mm的圓孔。在沿連接托盤(pán)圓心和該孔圓心的延長(zhǎng)線上，在托盤(pán)的邊緣做一個(gè)明顯的標(biāo)記。托盤(pán)底面距底座面應(yīng)有大于150mm的距離（可以將紅外測(cè)溫儀放置在下部圓孔處測(cè)取溫度即可），轉(zhuǎn)盤(pán)轉(zhuǎn)速為3r/min。
A.2.4、圓柱體筒形樣板架：用2個(gè)外壁直徑160mm、高260mm、厚4mm的白色PVC塑料管制成圓柱體，兩頭截面須平行、整齊光滑。
A.2.5、紅外燈：規(guī)格為500W，加熱長(zhǎng)度（直徑）為165.0mm。
A.3、測(cè)試
A.3.1、按5.3.2中耐鹽霧性要求涂裝及養(yǎng)護(hù)2塊試板，背面不需噴砂或拋丸處理及涂漆。空白試板按5.3.1的要求進(jìn)行噴砂或拋丸處理，背面不需噴砂或拋丸處理。
A.3.2、試驗(yàn)在18℃—27℃的環(huán)境條件下進(jìn)行。在旋轉(zhuǎn)托盤(pán)上放置圓柱體筒形樣板架，圓柱體筒形樣板架的中心應(yīng)對(duì)準(zhǔn)托盤(pán)上圓孔的中心；將1塊試板及1塊空白試板放在圓柱體筒形樣板架上，兩塊板之間間隔5mm，試板有涂層的面向上，空白試板經(jīng)過(guò)噴砂或拋丸的面向上；在旋轉(zhuǎn)托盤(pán)的上方0.5m處，安裝2只紅外燈，紅外燈與旋轉(zhuǎn)托盤(pán)邊緣的水平距離為15cm，紅外燈的加熱面軸向與試板平面成75°。

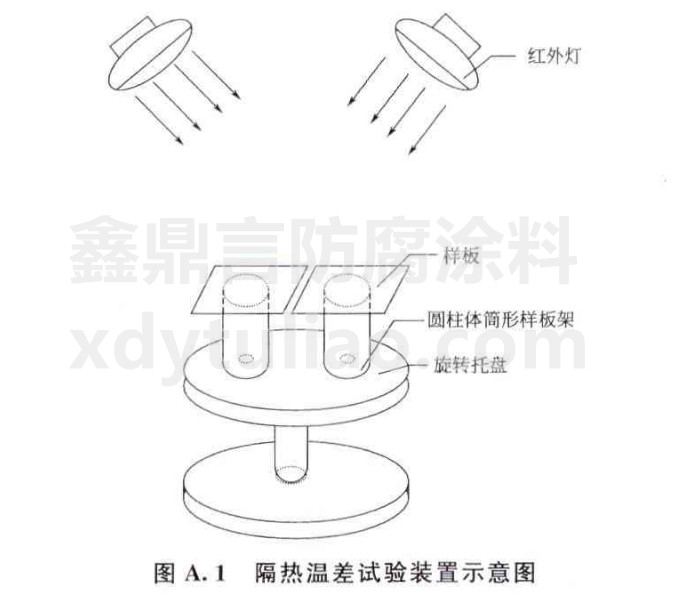

裝置見(jiàn)圖A.1。
圖A.1 隔熱溫差試驗(yàn)裝置示意圖
A.3.3、啟動(dòng)旋轉(zhuǎn)托盤(pán)以3r/min轉(zhuǎn)速均勻旋轉(zhuǎn)，點(diǎn)亮紅外燈，照射60min。
A.3.4、在不移動(dòng)試板和樣板架的情況下，用紅外測(cè)溫儀鏡頭垂直向上對(duì)準(zhǔn)試板及空白試板的背面（非加熱面），測(cè)出試板及空白試板取樣區(qū)域的平均溫度。紅外測(cè)溫儀的操作按其說(shuō)明書(shū)要求進(jìn)行。
A.3.5、重復(fù)A.3.2、A.3.3、A.3.4進(jìn)行另一塊試板測(cè)試。
A.4、計(jì)算
W=W空－W試............................................（A.1）
式中：
W—樣品的隔熱溫差，單位為攝氏度（℃）；
W空—空白樣板背面的平均溫度，單位為攝氏度（℃）；
W試—試板背面的平均溫度，單位為攝氏度（℃）。
結(jié)果取兩次平行測(cè)定的算術(shù)平均值，保留小數(shù)點(diǎn)后1位。
|
|
|
DL/T 5358-2006水電水利工程金屬結(jié)構(gòu)大氣中的防腐配套涂層系統(tǒng)標(biāo)準(zhǔn)
|
|
DL/T 5358-2006水電水利工程金屬結(jié)構(gòu)大氣中的防腐配套涂層系統(tǒng)標(biāo)準(zhǔn)是鑫鼎言防腐涂料摘自DL/T5358-2006《水電水利工程金屬結(jié)構(gòu)設(shè)備防腐蝕技術(shù)規(guī)程》 附錄E(資料性附錄)大氣區(qū)涂層系統(tǒng)。大家可以放心參考。更多防腐涂料執(zhí)行的國(guó)家標(biāo)準(zhǔn)和行業(yè)標(biāo)準(zhǔn)，查閱鑫鼎言防腐涂料網(wǎng)站。 本文介紹了鄉(xiāng)村大氣、工業(yè)大氣、城市大氣和海洋大氣中的涂層系統(tǒng)
|
|
時(shí)間：2018/1/22
|
|
|
|
|
DL/T5358-2006水電水利工程金屬結(jié)構(gòu)設(shè)備防腐涂料保護(hù)標(biāo)準(zhǔn)
|
|
DL/T5358-2006水電水利工程金屬結(jié)構(gòu)設(shè)備防腐涂料保護(hù)標(biāo)準(zhǔn)是鑫鼎言防腐涂料小編摘自DL/T5358-2006《水電水利工程金屬結(jié)構(gòu)設(shè)備防腐蝕技術(shù)規(guī)程》大家可以放心參考。更多防腐涂料執(zhí)行的國(guó)家標(biāo)準(zhǔn)和行業(yè)標(biāo)準(zhǔn)，查閱鑫鼎言防腐涂料網(wǎng)站。 本文介紹了防腐涂料保護(hù)：1、一般要求 2、涂層配套及選擇 3、涂裝施工和質(zhì)量控制 4、質(zhì)量檢驗(yàn)
|
|
時(shí)間：2018/1/22
|
|
|
|
|
金屬氟碳漆防腐涂裝配套方案
|
|
金屬氟碳漆防腐涂裝配套配套方案。 鋼結(jié)構(gòu)：XDY-FF210無(wú)機(jī)富鋅底漆+XDY-H104環(huán)氧封閉漆+XDY-H105環(huán)氧云鐵中間漆+XDY-F303金屬氟碳漆 混凝土：XDY-H104環(huán)氧封閉漆+XDY-F301氟碳底漆+XDY-F303金屬氟碳漆 輕金屬鍍鋅鋼：XDY-H103環(huán)氧鋅黃底漆+XDY-F301氟碳底漆+XDY-F303金屬氟碳漆
|
|
時(shí)間：2017/11/29
|
|
|
|
|
HG/T 4844-2015低鋅底漆標(biāo)準(zhǔn)
|
|
ICS 87.040 G51 備案號(hào)：50884-2005 HG 中華人民共和國(guó)化工行業(yè)標(biāo)準(zhǔn) HG/T 4844-2015 低鋅底漆Low zinc primer 2015-07-29發(fā)布 2016-01-01實(shí)施 中華人民共和國(guó)工業(yè)和信息化部 發(fā)布 本標(biāo)準(zhǔn)規(guī)定了低鋅底漆的產(chǎn)品分類、要求、試驗(yàn)方法、檢驗(yàn)規(guī)則、標(biāo)志、包裝和貯存。本標(biāo)準(zhǔn)適用于不揮發(fā)分中金屬鋅含量低于60％但不低于40％的低鋅涂
|
|
時(shí)間：2018/1/21
|
|
|
|
|
TB/T 1527-2011鐵路鋼橋保護(hù)涂裝及涂料供貨技術(shù)條件標(biāo)準(zhǔn)
|
|
TB/T 1527-2011鐵路鋼橋保護(hù)涂裝及涂料供貨技術(shù)條件 華人民共和國(guó)鐵道行業(yè)標(biāo)準(zhǔn) TB/T 1527-2011代替TB/T 1527-2004、TB/T 2772-1997、TB/T 2773-1997 鐵路鋼橋保護(hù)涂裝及涂料供貨技術(shù)條件 The protection coating anti-corrosion and specification for the supply of pa
|
|
時(shí)間：2018/1/19
|
|
|
|
|
各種防腐涂料的國(guó)家相關(guān)標(biāo)準(zhǔn)GB
|
|
各種防腐涂料的國(guó)家相關(guān)標(biāo)準(zhǔn)GB 氯化橡膠防腐涂料HG/T2798-1996 氯磺化聚乙烯防腐涂料（雙組分）底漆/面漆 HG/T2661-1995 環(huán)氧瀝青防腐涂料（分裝）HG/T2884-1997 彩色涂層鋼板及鋼帶 GB/T12754—2006 紅丹醇酸防銹漆HG/T3346-1999 汽車用底漆 GB/T13493-1992 各色汽車用面漆 GB/T13492-1992 各色酚醛防銹漆HG/
|
|
時(shí)間：2018/1/18
|
|
|
|
|
富鋅底漆標(biāo)準(zhǔn)HG/T3668-2009（中華人民共和國(guó)化工行業(yè)標(biāo)準(zhǔn)）
|
|
富鋅底漆標(biāo)準(zhǔn)HG/T3668-2009（中華人民共和國(guó)化工行業(yè)標(biāo)準(zhǔn)）.本標(biāo)準(zhǔn)與HG/T 3668-2000的主要技術(shù)差異為：增加了按不揮發(fā)分中金屬鋅含量的高低對(duì)產(chǎn)品進(jìn)行分類;增加了對(duì)“附著力”、“密度”的要求;取消了對(duì)“耐候性”、無(wú)機(jī)富鋅底漆“耐沖擊性”和有機(jī)富鋅底漆“環(huán)氧樹(shù)脂的定性”的要求;提高了對(duì)“耐鹽霧性”和無(wú)機(jī)富鋅底漆“干燥時(shí)間”的要求;增加了儀器法測(cè)定“不揮發(fā)分中金屬鋅含量”的方法;改變
|
|
時(shí)間：2017/12/9
|
|
|
|
|
鋼結(jié)構(gòu)橋梁漆化工行業(yè)標(biāo)準(zhǔn)HG/T 3656-1999
|
|
HG/T 3656-1999鋼結(jié)構(gòu)橋梁漆 中華人民共和國(guó)化工行業(yè)標(biāo)準(zhǔn) HG/T3656-1999 鋼結(jié)構(gòu)橋梁漆Paints for steel structure bridge 1999-06-16發(fā)布 2000--06-01實(shí)施 國(guó)家石油和化學(xué)工業(yè)局 發(fā)布 本標(biāo)準(zhǔn)規(guī)定了鋼結(jié)構(gòu)橋梁漆產(chǎn)品的要求、試驗(yàn)方法、檢驗(yàn)規(guī)則及標(biāo)志、標(biāo)簽、包裝、運(yùn)輸、貯存。本標(biāo)準(zhǔn)適用于鋼結(jié)構(gòu)橋梁漆用面漆、底漆、中間漆的通用技
|
|
時(shí)間：2018/1/10
|
|
|
|
|
氟碳漆噴涂型材標(biāo)準(zhǔn)GB 5237.5-2008
|
|
GB 5237.5-2008鋁合金建筑型材 第5部分：氟碳漆噴涂型材 中華人民共和國(guó)國(guó)家標(biāo)準(zhǔn) GB 5237.5-2008代替GB 5237.5-2004 鋁合金建筑型材 第5部分：氟碳漆噴涂型材 Wrought aluminum alloy extruded profiles for architecture-Part5：PVDF coating profiles 中華人民共和國(guó)國(guó)家質(zhì)量監(jiān)督檢
|
|
時(shí)間：2018/1/16
|
|
|
|
